Серво валковые подающие устройства с ЧПУ

Серия 1: Толщина ленты 0,2 - 1,80мм, Диаметр валов 45мм
Прижим валов - Пневматический
Точность подачи - ± 0,02
Максимальная длина шага подачи - 19782 мм
Вертикальный ход корпуса для регулировки высоты выхода ленты - 50 мм
Возможность освобождения ленты под ловители - Есть

МОДЕЛЬ	Система ЧПУ и Серво мотор	Выходной момент сил мотора, Nm	Максимум ширина рулона	Мин/Макс толщина ленты	Максимум толщина при макс. ширине	Максимальное Сечение материала	Площадь Сечения материала	Диаметр валов	Максимум скорость(м/ мин)
ECF-45-50	SEW	3,3	50мм	0,2 - 1,80мм	1,5мм	50 x 1,5мм	75мм²	45мм	150
ECF-45-100	SEW	3,3	100мм	0,2 - 1,80мм	1,5мм	100 x 1,5мм	150мм²	45мм	150
ECF-45-150	SEW	3,3	150мм	0,2 - 1,80мм	1,5мм	150 x 1,5мм	225мм²	45мм	150
ECF-45-200	SEW	3,3	200мм	0,2 - 1,80мм	1,5мм	200 x 1,5мм	300мм²	45мм	150
ECF-45-300	SEW	3,3	300мм	0,2 - 1,80мм	1,5мм	300 x 1,5мм	450мм²	45мм	110
ECF-45-400	SEW		400мм	0,2 - 1,80мм	1,5мм	400 x 1,5мм	600мм²	45мм	110

Серия 2: Толщина ленты 0,2 - 2,5мм, Диаметр валов 60мм
Прижим валов - Пневматический
Точность подачи - ± 0,02
Максимальная длина шага подачи - 26362 мм
Вертикальный ход корпуса для регулировки высоты выхода ленты - 50 мм
Возможность освобождения ленты под ловители - Есть

МОДЕЛЬ	Система ЧПУ и Серво мотор	Выходной момент сил мотора, Nm	Максимум ширина рулона	Мин/Макс толщина ленты	Максимум толщина при макс. ширине	Максимальное Сечение материала	Площадь Сечения материала	Диаметр валов	Максимум скорость(м/ мин)
ECF-60-100	SEW	4	100мм	0,2 - 2,5мм	2мм	100 x 2мм	200мм²	60мм	150
ECF-60-150	SEW	4	150мм	0,2 - 2,5мм	2мм	150 x 2мм	300мм²	60мм	150
ECF-60-200	SEW	4	200мм	0,2 - 2,5мм	2мм	200 x 2мм	400мм²	60мм	150
ECF-60-300	SEW	4	300мм	0,2 - 2,5мм	2мм	300 x 2мм	600мм²	60мм	110
ECF-60-400	SEW	8 / 9,5	400мм	0,2 - 2,5мм	2мм	400 x 2мм	800мм²	60мм	110
ECF-60-500	SEW	8 / 9,5	500мм	0,2 - 2,5мм	2мм	500 x 2мм	1000мм²	60мм	110

Серия 3: Толщина ленты 0,2 - 3,5мм, Диаметр валов 80мм, с Редуктором
Редуктор без люфта
Точность подачи - ± 0,03
Прижим валов - Пневматический
Максимальная длина шага подачи - 14544 мм
Вертикальный ход корпуса для регулировки высоты выхода ленты - 80 мм
Возможность освобождения ленты под ловители - Есть

МОДЕЛЬ	Система ЧПУ и Серво мотор	Выходной момент сил мотора, Nm	Максимум ширина рулона	Мин/Макс толщина ленты	Максимум толщина при макс. ширине	Максимальное Сечение материала	Площадь Сечения материала	Диаметр валов	Максимум скорость(м/ мин)
ECF-80-210	SEW	8 / 9,5	210мм	0,2 - 3,5мм	3мм	210 x 3мм	630мм²	80мм	150
	Rexroth BOSCH
ECF-80-310	SEW	8 / 9,5	310мм	0,2 - 3,5мм	3мм	310 x 3мм	930мм²	80мм	150
	Rexroth BOSCH
ECF-80-420	SEW	8 / 9,5	420мм	0,2 - 3,5мм	3мм	420 x 3мм	1260мм²	80мм	150
	Rexroth BOSCH
ECF-80-520	SEW	8 / 9,5	520мм	0,2 - 3,5мм	3мм	520 x 3мм	1560мм²	80мм	150
	Rexroth BOSCH
ECF-80-665	SEW	17 / 21	665мм	0,2 - 3,5мм	3мм	665 x 3мм	1995мм²	80мм	150
	Rexroth BOSCH
ECF-80-800	SEW	>21	800мм	0,2 - 3,5мм	3мм	800 x 3мм	2400мм²	80мм	150
	Rexroth BOSCH
ECF-80-1000	SEW	>21	1000мм	0,2 - 3,5мм	3мм	1000 x 3мм	3000мм²	80мм	150
	Rexroth BOSCH

Для подробной информации кликните на код модели

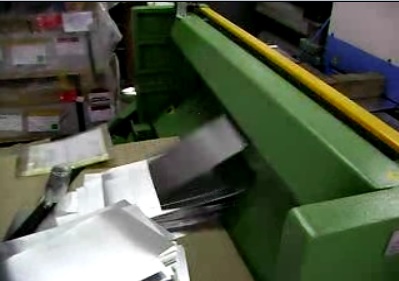

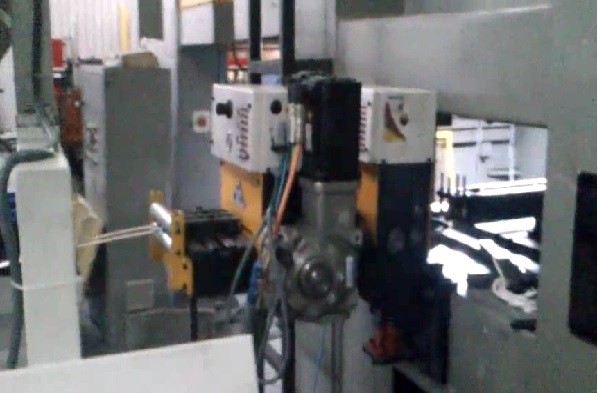

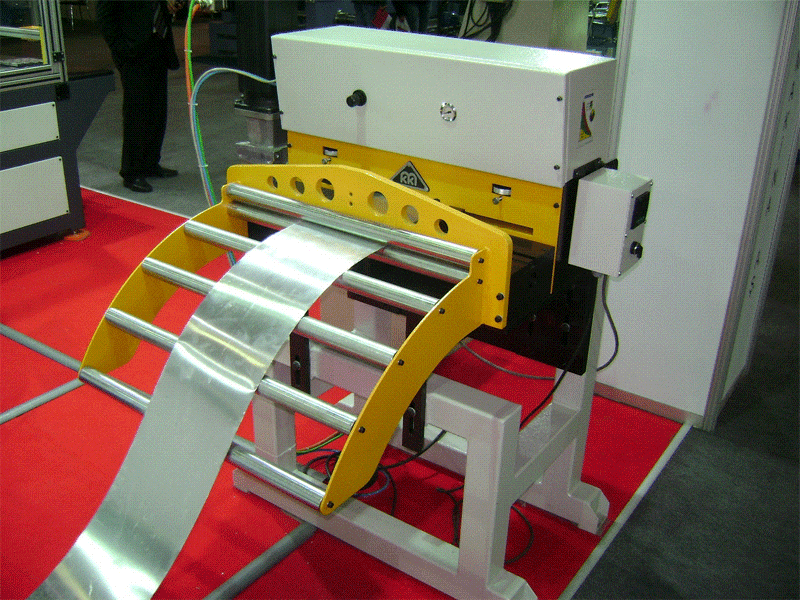

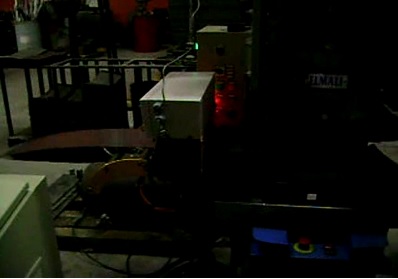

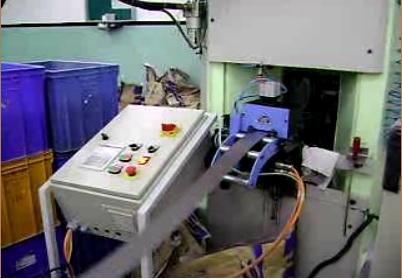

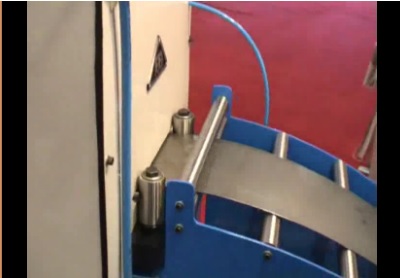

Серво валковые подающие устройства обеспечивают шаговую валковую подачу с ЧПУ рулонного листового металла на эксцентричные или гидравлические пресса, гильотинные ножницы итд. Серво валковые подающие устройства самым подходящим образом обеспечивают подачу разных шагов подряд с высокой точностью. Серво валковые подающие устройства это - автоматизация производства, цифровое управление, высокая рентабельность и работоспособность, большой обьём производства за короткое время, страховка от сбоев нестандартного и неавтоматизированного производства.

Электронные детали использованные в наших устройствах имеют гарантию от фирмы SEW и BOSCH (Германия).
